  Uydu teknik terimleri


Uydu ile çalışanların Hergün  konuştuğumuz  terimler nelerdir

Satellite:

Ekvatorun 22,237 mil yukarısında sabit yörüngede, dünyayla eşit hız, ve aynı yönde ( saatte 7,000 mil doğudan batıya doğru) dönen sofistike bir elektronik haberleşme aktarma istasyonu.

LNB

(Low-Noise Blocker down-converter)
Antenden gelen mikrodalga sinyallerin girerek 950-2050 MHz bant aralığına dönüştürüldüğü konvertör cihazı. Düşük gürültü blok dönüştürücü, çanağın topladığı uydu (mikrodalga) sinyallerini güçlendirip alıcı tünerinin işleyebileceği daha düşük frekans bandına indirir.

Düşük Gürültü Blokeri. Bir LNA, frekans değiştirici ve ara frekans kuvvetlendiricisinden oluşan, 12 GHz'lik uydu işaretlerini 900-1700 MHz'lık ara frekansa çeviren blok. Bu blok çanak antenin odak noktasındaki feedhorna doğrudan bağlanır ve bir kablo ile uydu alıcısına irtibatlanır.

EMU (Yazılım) : EMU yukarıda bahsedilen CAM'ın yaptığı işi gören bir Hex; yani makine dilinde bir programdır. Programın içinde bu paralı televizyonları izleyebilmek için gerekli yazılımların dışında menülerde dolaştığınızda karşılaştığınız uydular, transponderlar (TP), frekanslar, kanallar, keyler (yani paralı yazılımları izlemek için gerekli anahtar harfler-rakamlar), görüntü özellikleri, arka planlar, hareketli sistemler için gerekli komutlar vs. bulunur.

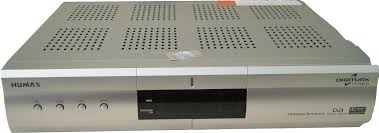

Her uydu alıcısının aynı bilgisayarlardaki gibi işlemcileri vardır. Örneğin NEXT 8000 XCAM'da STI 5512 kullanılırken, PLUS ve XCAM PLUS modelinde STI 5518 işelemci kullanılır. Bu demek oluyor ki her uydu alıcısının kendine özel yazılımı vardır ve sadece o yazılım yüklenirse çalışır.

Buna dikkat etmek çok önemlidir. EMU (yazılım) her receiverda bulunan bir EPROM'a (Erasable Programmable Read Only Memory; yani yazılıp silinebilen hafıza) bazı yollarla yazılır.

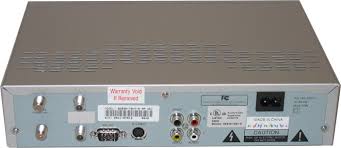

EMU'yu (yazılımı) atmanın bir diğer yolu da RS-232 (COM-Seri İletişim) kablo kullanmaktır.

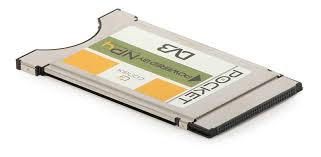

CAM: İngilizce'deki "Conditional Access Module" kelimelerininin kısaltmasıdır. Yani belirli şifreleme yöntemleri kullanarak (Viaaccess, Irdeto, Conax, Seca, Mediaguard, Nagravision, Cryptoworks vb.) paralı yayın yapan TV kuruluşlarının abonelerine verdiği modüllerin genel adıdır.


CIF (Common Intermediate Format)
Hem PAL hem de NTSC den nispeten kolayca çıkartılabilen CCITT nin kabul ettiği bir ara televizyon sunum formatı. Örnek sayısı 625 satırlık avrupa sisteminden, saniyedeki çerçeve sayısı ise 525 satırlık amerikan sisteminden alınarak 360x288 ve 29.97 Hz'lik ortak CIF standardı elde edilmiştir.

ARA KABLO RS-232 kablo) Ara kablo; yazılımı internetten indirdikten sonra, PC'nizdeki hard diskten, seri port iletişim kuralları ile bir program yardımıyla uydu alıcısının EPROM'una yüklemek için gerekli kablodur.


RSA KEY: Bilindiği gibi şifreli tv kanalları 16 haneli keylerle acılmakla birlikte bu kanalların
açılması için sistem RSA denilen key sisteminede ihtiyac duyuyor.

Bu keyleri
daha önce pek bilmememiz ve kullanmamamız yazılımla birlikte verilmesinden kaynaklanıyordu.
Son verilen yazılımlarda menülere RSA key girişinin eklenmesiyle birlikte rsa keyleri girme özelliği kazanıldığından yeni yazılımı beklemeden rsa keyleri girerek kanalı acabileceksiniz.

Şu anda bu keyler Hotbird uydusundan yayın yapan polsat paketindeki kanalları ve Hispasattan yayın yapan cabo paketindeki kanalları izlememize yarıyor.
Tabii bunun için de değişen yeni rsa keylerin bilinmesi gerekli.


AES KEY: AES key sadece bazı cihazlar için gerekli olup her cihaz için gerekli değildir.
via2 desteği olan cihazlarda kullanılır.Birçok cihazda bu keyleri girmeden şifreli kanalları izleme imkanı vardır.


EMBEDDED Nedir ne işe yarar?
Embedded; gömülü ya da çakılı modülü içerisinde takılı bulunan anlamındadır.

Ayrıca bir modüle ihtiyaç kalmadan orjinal yada funkart gibi smartkartları takabileceğiniz bir arabirime sahip olan receiverler için kullanılır. Bu tip receiverlerde direk kart giriş yuvası vardır. Gömülü diye tabir edilen bu modüller, receiverin marka ve modeline göre değişiktir.
Next8000 'lerde Xcam gömülü modül vardır.
Next 7600'lerde ise SKY gömülü modül bulunur.
Yine bazı SUNNY receiverlerde SKY, bazılarında ise Matrix gömülü modüller mevcuttur.

FTA : Şifresiz kanal demektir.Bazı receiverler sadece bu özelliği taşıdığından şifreli kanalları bu özellikteki receiverlerle izleme imkanı yoktur.


CI : Modül takılabilir anlamına gelen Common Interface kelimelerinin kısaltılmışıdır. Yani bu özelliğe sahip receiverlerde modül(cam) takmak için uygun boşluk ya da boşluklar mevcuttur.

Receiverin marka ve modeline göre bu boşluklar bir ya da iki adet olabilir.(Örnek next 8000 serisi receiverlerde gömülü modülün dışında sonradan modül takılabilir iki adet modül boşluğu mevcutken,bazı diğer markalarda bu boşluk bir adettir)
Sonradan takabileceğimiz bu modüllerle receiverlerde emu yazılımı ile izlenme imkanı olmayan bazı şifreli kanallar izlenebilmektedir.

FEED: uydudan canlı yayın aktarımı anlamına gelir.Yayınların bir dağıtım merkezinden gerekli yayın merkezlerine aktarılması diyebiliriz.

MAC: MAC (A, B, C, D2) (Multiplexed Analogue Component) Çoklanmış analog unsur. Özellikle uydu yayınları için geliştirilmiş bir grup TV yayın formatı. Renk, ışık, ses ve eşzamanlama işaretlerinin sıkıştırılarak bir satır boyunca ayrı ayrı zamanlarda gönderildiği bir renkli görüntü TV yayını gönderim sistemi. A, B, C, D2 gibi alt grupları ses ve data sinyallerinin iletiminde kullanılan çeşitli metotlara işaret etmektedir

D-MAC: D-MAC MAC TV formatının bir diğer şekli , özellikle uydu yayınları için geliştirilmiş bir format MAC (Multiplexed Analogue Component),

D2-MAC:D2-MAC MAC TV formatının bir şekli , özellikle uydu yayınları için geliştirilmiş bir format MAC (Multiplexed Analogue Component). Resmi analog, sesi ve senkronizasyonu digital olarak gönderen yayın sistemi. Daha çok İskandinav ülkelerinde kullanılır..

KU-BAND. Ku-Band Ku Bandı. 10,700...17,000 GHz(Gigahertz) frekans aralığındaki uydu yayın bandı . Bu band şu anda ABD de FCC tarafından 2 kısma bölünmüştür. İlki 10.7-12.2 GHz FSS (Fixed Satellite Service) olarak bilinir. Şu anda Kuzey amerikada 22 FSS Ku bandı uydusu mevcuttur. Güçleri transponder başına 20-45 watt arasıdır.

Düzgün alınabilmesi için 90-150cm çanak gerekir. 12.2 - 12.7 GHz kısmında ise transponder başına 100-200 watt güçte BSS (Broadcast Satellite Service). uydular bulunur.Bunların yayınları 35-60cm çanaklarla alınabilir.

MHZ: MHz (Megahertz) Mega bir milyon demektir. Hertz de saniyedeki saykl sayısını ifade eder.

Bir milyon hertz (saniyede bir milyon saykl) demektir.

Nagravision: TV şifreleme sistemi olup,Nagravision (Syster) Avrupada Teleclub ve Premiere in (Analog programları için) kullandıkları, Digital verisyonu da olan (türk Star Digital, Multicanal) bir paralı tv şifreleme sistemidir.





A

Aerial Anten
Amplifier Kuvvetlendirici
Antenna Anten. Elektromagnetik enerjiyi elektrik akımına dönüştüren cihaz veya sistemç Bir antenin kazancı antenin uzunluğu yada alanı ile doğru orantılıdır.
Antenna Efficiency Anten Verimi. Antene gelen elektromagnetik enerjinin anten tarafından toplanan kısmının yüzde olarak miktarı.
Antenna Illuminator Anten aydınlatıcısı. Elektromagnetik enerjiyi yansıtıcı anten çanağına gönderen veya toplayan eleman. Feedhornç
Aperture Apertür. Anten açıklığı. Parabolik antenin elektromagnetik enerjiyi toplayan kısmı.
Aspect Ratio Televizyon ekranının eninin boyuna oranıç Bu oran normal TV sisteminde 4/3 olup yüksek ayırıcılı (High Definition) TV sistemlerinde ise 16/9 dır.
Attenuator Zayıflatıcı. Sinyali zayıflatan pasif eleman.
Audio Subcarrier Ses Alt Taşıyıcısı. Birleşik TV işareti içinde sesin module edildiği yaşıyıcıç Ülkemizdeki TV yayınlarında bu taşıyıcı frekansı 5.5 MHz'dir. Diğer ülkelerde 4.5, 5 ve 6 MHz ses taşıyıcıları kullanılmaktadır. Uydu yayınlarında ise bu taşıyıcı 5 ila 9 MHz arasındadır.
Automatic Frequency Control (AFC) Otomatik Frekans Kontrolü. Alıcıyı seçilen frekansa kenetleyen ve istasyonun zamanla kaymasını önleyen kontrol sistemi ve devresi.
Automatic Gain Control (AGC) Otomatik Kazanç Ayarı (OKA). Devrenin kazancını veya çıkış seviyesini belli bir değerde sabit tutan kontrol sistemi veya devresi.
Azimuth Azimut. Bir doğrultuyu belirlemek üzere kuzeyden itibaren ölçülen pusula açısı.
Az-El Mount Düşey ve yatay doğrultuda uyduyu izlemek üzere antenin hareket ettirilebildiği montaj mekanizması.

B

BALUN "Balanced-to-Unbalanced". Dengeliden dengesize çeviren eleman. Dipol anten gibi simetrik bir sistemi koaksiyel kablo gibi bir ucu topraklı (simetrik olmayan) bir sisteme uyduran eleman
Banpass Filter Band Geçiren Süzgeç. Sadece belli bir frekans bölgesini geçiren, onun altında ve üstündeki frekansları zayıflatan süzgeç devresi.
Bandwidth Band Genişliği. Bir devrenin veya sistemin çalıstığı veya geçirdiği frekans bölgesinin genişliği
Beamwidth Hüzme Genişliği. Bir antenin görüş açısı. Yayın veya alış gücünün yarıya veya -3 dB düştüğü noktalar arasındaki açı
BNC Connector BNC Konnektör. 90 derece çevrilerek çekilmek suretiyle çıkarılıp takılan ve 1GHz'e kadar yüksek frekanslarda kullanılabilen fakat daha çok video işaretlerinin bağlanması için kullanılan bağlantı elemanı
Boarsight Bir alıcı veya verici antenin alış veya veriş doğrultusu.
Broadcast Umuma yapılan yayın.

C

CATV Community Antenna TV System.Ortak anten sistemi. Ortak bir santral yardımı ile birden fazla daireye TV işaretlerini dağıtan sistem.
Cable-TV Kablo-TV sistemi. TV işaretlerinin kablo yardımı ile dağıtıldığı sistem.
CCD Elektrik yüklerinin bir hücreden diğerine aktarılması suretiyle çalışan hafıza elemanı. TV kameralarında gorüntü elde etme ve saklamada kullanılır.
C-Band C-Bandı. 3.7-4.5 MHz arasını kapsayan uydu yayın frekans bölgesi. Amerikada ve Asyada çokça kullanılan ve artık büyük anten gerektirmesi nedeniyle pek tercih edilmeyen frekans aralığı.
Carrier Taşıyıcı. Haber işaretinin modülasyonla üzerine bindirildiği taşıyıcı dalga.
Carrier-to-Noise Ratio (C/N) Alınan işarette taşıyıcı gücünün gürültü gücüne oranı. Alınan işaretin temiz olması için bu oranın yüksek olması gerekir.
Cassagrain Antenna Bir çanak ve ikinci bir yansıtıcı yardımı ile elektromagnetik dalgaları toplayarak LNB'ye ulaştıran anten sistemi
Chrominance Krominans. Renkli bir resimdeki rengin cinsini ve doyma miktarını gösteren renk bilgisi işareti
Channel Kanal. Bir yayının işgal ettiği toplam frekans bölgesi veya bu bölgenin özel numarası.
Circular Polarisation Dairesel Polarizasyon. Yayılma esnasında doğrultusu düzgün bir şekilde dönen elektromagnetik dalganın polarizasyonu.
Clark Belt Klark Kuşağı. Durağan uyduların bulunduğu, yerdenyaklaşık 36000 km yükseklikte ve ekvatorun tam üstünde yer alan hayali kuşak. Kuşağın adı, haberleşme uyduları ile ilgili ilk bilim kurgu hikayesini yazan Arthur C. Clark'ın anısına verilmiştir, kendisi halen SriLanka'da yaşamaktadır.
Coaxial Koaksiyel. Eş eksenli.
Coaxial Cable Koaksiyel veya eş eksenli kablo. Bir iç iletkenle onu çepeçevre saran ekrandan oluşan kablo.
Connector Konnektör. Bağlantı elemanı.
Color Burst Börst. Renk paketi. TV işaretinde renklerin elde edilmesi için gerekli olan renk taşıyıcısını üretmek üzere gönderilen 8-11 periyotluk renk taşıyıcısı. Bu taşıyıcı PAL sistemde 4.43 MHz, NTSC sisteminde 3.58 MHz civarındadır.
Combiner Kombayner. Birlaştirici. İki veya daha fazla işareti birleştirmek için kullanılan alet veya sistem.
Composite Baseband Signal Kompozit Temelband İşareti. Modüle edilmiş ses alt taşıyıcısı ve module edilmemiş resim işaretinden meydana gelen toplam sinyal.
Composite Video Signal Kompozit Video İşareti. Ayınlık, renk ve senkronlama işaretlerinin hepsini bulunduran resim işareti.
Contrast Bir resimde en beyaz yer ile en siyah yer arasındaki ışık şiddeti oranı.
Cross Modulation Çapraz Modulasyon. Aynı ortamda iletilen iki işaretin birbirini modüle ederek istenmeyen yeni karışma işaretlerinin meydana gelmesi.

D
DBS Doğrudan yayın uydusu.
11-13 GHz arasında doğrudan evlere yayın yapan TV uydusu.
DC Doğru akım.
Decibel Desibel. Seviye birimi. İki işaretin gerilimleri veya güçlerinin oranının logaritma olarak ifadesi. Bu oran güçler için 10log(P1/P2), gerilimler için 20log(V1/V2) olarak hesaplanır. Referans olarak sırasıyla, watt, miliwatt veya µV alinmasi durumunda oran birim dBW,dBm veya dBµV alinir.
Declination Sapma Açısı. Kuzey doğrultusu ile anten dönüş ekseni(anten direği) arasındaki açı. Bu açı uygun seçildği taktirde anten doğrudan uyduların bulunduğu Klark kuşağını izler.
Decoder Dekoder. Kodçözücü. Kodlanmış bir işaretin kodunu çözerek esas işareti tekrar ortaya çıkaran devre.
De-Emphasis Deemfesis. Dengeleme. Gürültüyü azaltmak için yüksek frekanslı bileşenleri arttırılmış işaretleri eski haline getirme işlemi. Bu iş için kullanılan devre veya süzgeç.
Demodulator Demodülator. Modülasyon çözme devresi. Modüle edilmiş bir işaretten haber işaretini çıkaran devre.
Digital Dijital. Sayısal. İşaretleri sadece iki değişik seviyede kullanarak( var/yok, alcak/yüksek,1/0,+/- gibi) ileten vea işleyen devre ve sistemler. Sadece iki seviye kullanıldığından bu devrelerin gürültüye karşı duyarlılığı son derece azdır ve işaretler kalitelerinden hiçbir şey kaybetmeden saklanabilir ve çok uzaklara iletilebilir.
Digital-to-Analog Converter Sayısal/Analog Dönüştürücü. Sayısal bir işareti sürekli analog bir işarete dönüştüren devre veya sistem.
Dipol Dipol. İki kutuplu. İki eşit ve simetrik koldan oluşan anten.
Director Direktör. Yagi tipi antenlerde yönlendirici eleman.
Dish Çanak. Parabolik uydu anteni için kullanılan terim.
Distortion Distorsiyon. İşaretteki bozulma.
Disribution Dağıtma.
Downconverter AltÇevirici. Alçak frekansa dönüştşren frekans değiştirici. Konvertör.
Downlink Aşağı bağlantı. Uydudan yere yapılan yayın.
Drift Frekans kayması. Osilatör frekanslarında meydana gelen karasızlık.
Dual Feedhorn Çift Feedhorn. Hem yatay hem düşey polarizasyonlu işaretleri almak üzere kombine edilmiş besleme elemanı.

E
Earth Yer
. Dünya.
Earth Station Yer İstasyonu. Uydu yayınlarını almakta kullanılan istasyonlar.
EIRP Effective Isotropic Radiated Power. Etkin Yayın Gücü. Bir antenin yönlandirilmiş olduğu doğrultuda yaydığı etkin güç. Bu güç verici gücü ile anten kazancının çarpımına eşittir.
Elevation Elevasyon. Yükseltme açısı. Bir uydunun bulunduğu doğrultunun yere paralel bir düzlemle yaptığı açı.
Equilization Dengeleme.

 F
f/D Ratio f/D Oranı.
Bir parabolik antenin odak uzaklığının çapına oranı. Antenin derinliğini gösteren bir ölçü.
Feedhorn Çanak antenden yansıyan elektromagnetik dalgaları toplayan parça, anten. Parabolik antenin tam odak noktasına yerleştirilmelidir.
Field Alan. TV ekranındaki, 652 satırdan oluşan tam bir resmin 312.5 satırlık yarısı. İki tane alan üst üste geçtiğinde tam bir resim çerçevesi (frame) meydana getirir.
Filter Filtre. Süzgeç.
Focus Odak.
Focal Length Odak Uzaklığı. Parabolün yüzeyinden Feedhorn'un yerleştirildiği odak noktası arasındaki uzaklık.
Footprint Ayakizi. Kapsama alanı. Bir uydunun verici anteninin aydınlattığı (yeterli güçte yaın yaptığı) yeryüzü alnı.
Frame Çerçeve. 652 satırdan oluşan tam bir TV resmi.
Frequency Frekans. Sıklık. Periyodik bir işaretin bir saniyedeki tekrarlanma sayısı. Birimi Hz(Hertz) dir.

G
Gain Kazanç
. Bir kuvvetlendiricinin çıkış gücü veya geriliminin giriş gücü veya gerilimine oranı. Bu oran genellikle dB cinsinden veya oran olarak ifade edilir.
G/T Gain-to-Noise-Temperature Ratio. Kazanç/Gürültü Sıcaklık Oranı. Bir anten ve önkuvvetlendiricinin toplam faydalı kuvvetlendirme faktörü. G/T ne kadar yüksekse alış okadar iyi olacaktır.
Geostationery Orbit Durağan Yörünge. Bak. Clark Belt.
GHz (Gigahertz) Bir milyar Hz.

H
Headend Ana Merkez.
Kablo-TV sistemlerinde alıcılar, ana dağıtım elemanları ve diğer kontrol aletlerinin bulunduğu ana merkez.
HDTV Hıgh Definition TV. Yüksek ayırıcılı TV. Normal TV yayın kalitesinden daha yüksek (yaklaşık iki kat) ayırıcılığı olan TV yayını.

I
Impedance Empedans.
Bir devrenin veya elemanın değişken elektrik akımına karşı gösterdiği karmaşık direnç. Empedansın dirençten farkı karmaşık olması yani bir gerçek birde sanal kısmının olması.
Inclination İnklinasyon. Bir uydunun yörünge düzleminin ekvator düzlemiyle yaptığı açı.
Inclinometre İnklinometre. Uydunun yükselme açısını ölçen alet.
Interlaced Scanning Geçmeli Tarama. Televizyon resimlerinde kırpışmayı azaltmak için bir resmin içiçe geçmiş 312.5 satırlık iki alan olarak taranması.
IF (Intermediate Frequency) Ara Frekans. Alıcılarda antenden gelen işaretin frekansının düşürüldüğü ara değer.
Isotropic Radiator Her yöne eşit olarak yayın yapan eleman veya anten.

K
Ku-Band Ku Bandı.
Uydu yayınlarının yapıldığı 11-13 GHz arasındaki yayın bandı. Avrupada yaygın olarak kullanılır, Amerika'dada C-Band'ın yerini almaya başlamıştır.

L
Lattitude Enlem.
Yeryüzündeki bir noktanın ekvatordan itibaren ölçülen kuzey/güney açısı.
Line Amplifier Hat Kuvvetlendiricisi.
LNA (Low Noise Amplifier) LNA. Alçak Gürültü Kuvvetlendirici. Uydu sistemlerinde feedhorn'un hemen arkasında bulunan ve çok düşük gürültülü ilk kuvvetlendirici katı.
LNB (Low Noise Blocker) LNB. Alçak Gürültü Blokeri. Bir LNA, frekans değiştirici ve ara frekans kuvvetlendiricisinden oluşan, 12 GHz'lik uydu işaretlerini 900-1700 MHz'lık ara frekansa çeviren blok. Bu blok çanak antenin odak noktasındaki feedhorn a doğrudan bağlanır ve bir kablo ile uydu alıcısına irtibatlanır.
Local Ossillator İç Osilatör. Bir alıcının içinde bulunan ve frekans değiştirme işleminde kullanılan osilatör.
Longnitude Boylam. Yeryüzündeki bie noktanın Greenwich'e göre ölçülen doğu/batı açısı.

M
MATV(Master Antenna TV) Ortak Anten Sistemi.
Bir anten sistemi yardımı ile birden fazla TV alıcısının beslendiği dağıtım sistemi.
MHz(Megahertz) 1 milyon Hertz
Microwave Mikrodalga. Frekansı 500 MHz den yüksek olan dalgalar.
Modulation Modülasyon. Kipleme. Bir taşıyıcı dalganın herhangi bir özelliğini değiştirmek suretiyle haber işaretinin taşıyıcıya bindirilmesi.
Monochrome Tek renkli. Siyah/Beyaz TV resmi.
Mount Montaj Düzeneği. Uydu antenlerinde yatay ve düşey ayar imkanı sağlayan montaj mekanizması.
MAC Multiplexed Analog Components. Renk, aydınlık, ses ve eşzamanlama işaretlerinin sıkıştırılarak bir satır boyunca ayrı ayrı zamanlarda gönderildiği yeni TV yayın sistemi..


N
NTSC
The National Television Standards Commity. ABD, Japonya dışında nerdeyse hiç kullanılmayan renkli TV yayın standardı. 525 çizgi, 30 görüntü/saniye özelliklerinde.
Noise Gürültü. Rasgele değişen bozucu işaretler. Gürültü seste hışırtı halinde, resimde ise karlanma olarak orataya çıkar.
Noise Figure Gürültü Sayısı. Bir sistemde işaret eklenen gürültünün miktarını gösteren sayı. İdeal bir kuvvetlendiricide bu sayı 0 dB dır.
Noise Temperature Gürültü Sıcaklığı. Bir sistemde işarete eklenen gürültünün miktarını göstermek üzere kullanılan eşdeğer sıcaklık. Gürültü sıcaklığı ne kadar az ise eklenen gürültü o kadar azdır.

 P
PAL(Phase Alternate Line)
Batı Avrupa veTürkiye'de kullanılan renkli TV yayın standardıç 625 çizgi,25 görüntü/saniye özelliklerinde.
Parabola Parabol. Uyde antenlerinde kulanılan çanak antenlerin kesit şekli. Parabole paralel olarak gelen ışınlar odak noktasında toplanır.
Phase Faz. Bir işaretin başka bir referansa göre kaymasını gösteren açı.
Polar Mount Klark kuşağındaki bütün uyduların antenin sadece yatay eksende dönmesi ile alınabildiği uydu anten montaj sistemi.
Polarisation Polarizasyon. Bir elektromagnetik dalganın elektrik alan vektörünün doğrultusu. Elektromagnetik dalgalar yatay, düşey, dairesel ve eliptik polarizasyonlu olabilirler.

 P
PAL(Phase Alternate Line)
Batı Avrupa veTürkiye'de kullanılan renkli TV yayın standardıç 625 çizgi,25 görüntü/saniye özelliklerinde.
Parabola Parabol. Uyde antenlerinde kulanılan çanak antenlerin kesit şekli. Parabole paralel olarak gelen ışınlar odak noktasında toplanır.
Phase Faz. Bir işaretin başka bir referansa göre kaymasını gösteren açı.
Polar Mount Klark kuşağındaki bütün uyduların antenin sadece yatay eksende dönmesi ile alınabildiği uydu anten montaj sistemi.
Polarisation Polarizasyon. Bir elektromagnetik dalganın elektrik alan vektörünün doğrultusu. Elektromagnetik dalgalar yatay, düşey, dairesel ve eliptik polarizasyonlu olabilirler.

S
SAW Filter Surface Aquistic Wave Filter. SAW Süzgeci
. Yüzey akustik dalgaları prensibi ile çalışan ve bobin, kondansatör kullanmayan keskin kenarlı Y.F. süzgeçleri.
Satellite Uydu.
Satellite Receiver Uydu Alıcısı. LNB'den gelen birinci ara frekans işaretinden ses ve resim işaretlerini elde eden alıcı.
Scanning Tarama.
Scrambling Karıştırma. TV yayınlarının izinsiz kişilerce alınmaması için şifreli olarak karıştırılması. Bu şekildeki yayınları alabilmek için özel kodçözücü devreler kullanmak gerekir.
Screening Factor Ekranlama Faktörü. Bir kutunun veya koaksiyel kablonun sızdırma veya ekranlama faktörü. Normal TV dağıtım sistemlerinde bu faktör en az 60 dB, Kablo-TV sistemlarinde ise en az 70 dB olmalıdır.
S/N Ratio(Signal-to-Noise Ratio) İşaret/Gürültü Gücü Oranı.
Skew Çevirme. Bir uydudan diğerine geçildiğinde feedhron'un polarizasyonunda gerekli küçük ayarlama.
Splitter Splitter. Ayırıcı. Dağıtıcı. Bir işareti iki veya daha fazla yola ayırmak veya dağıtmak için kullanılan alet veya sistem.
Subcarrier Alt Taşıyıcı. Daha yüksek frekanslı başka bir taşıyıcıyı modüle den ikinci taşıyıcı. Örnek olarak; 4.43 MHz'lik renk alt taşıyıcısı ve 5.5 MHz'lik ses alt taşıyıcısı resim taşıyıcısını tekrar modüle ederler.

 T
Tap Tap
. TV dağıtım hatlarında kullanılan ayırıcı (yan çıkış) eleman.
TVRO TVRO. Sadece alıcısı bulunan uydu yer istasyonu.
Threshold Eşik seviyisi. Alınabilecek en küçük işaret seviyisi.
Transponder Transponder. Transmitter-Responder. Uyduda bulunan ve alıcı, frekans çevirici ve vericiden meydana gelen mikrodalga tekrarlayıcı.
Transpozer Transpozer. Alıcı , frekans çevirici ve vericiden meydana gelen TV ve radyp tekrarlayıcı istasyonu.

U
UHF (Ultra High Frequency) Ultra Yüksek Frekanslar
. 300-3000 MHz bölgesini kapsayan frekans bölgesi.
Upconverter Üst Çevirici. Frekansı daha yüksek bir değere çeviren çevirici.
Uplink Yerden uyduya bağlantı sağlayan radyo kanalı.

V
VSWR Gerilim Duran Dalga Oranı. Bir hat veya devrede yansımalar yüzünden meydana gelen duran dalagaların en yüksek gerilim değeri ile en alçak değeri arasındaki oran.
VHF (Very High Frequency) Çok Yüksek Frekanslar. 30-300 MHz bölgesini kapsayan frekans bölgesi.
Video Resim İşareti.
Y
Yagi Antenna Yagi Anten.
Bir dipol ile buna paralel pasif yansıtıcı ve yönlendirici çubuklardan oluşan anten.




Candaş Elektronik
'' Haftanın 7 günü ulasabilir servis ariza bildirimi
yapabilirsiniz. ''
www.candasuydu.tr.gg  www.candaselektronik.com
candasuydu@hotmail.com
Gsm: 0(507) 933 16 27




=> Sen de ücretsiz bir internet sitesi kurmak ister misin? O zaman burayı tıkla! <=
Copyright © 2012 Uydu Servisi Candaş Elektronik - Tüm Hakları Saklıdır. Site Haritamız: Sitemap
